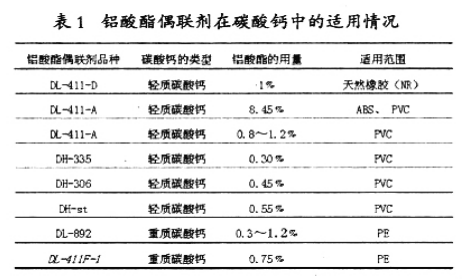

碳酸鈣粉體是一種重要的無機(jī)化工產(chǎn)品,但是由于它具親水疏油性,分散性較差,所以要對其進(jìn)行表面改性處理。用偶聯(lián)劑改性處理后的碳酸鈣可以獲得優(yōu)異的性能。鋁酸酯偶聯(lián)劑用于碳酸鈣表面改性具有其獨特的優(yōu)點,它可以改善產(chǎn)品的加工性能和物理性能,而且鋁酸酯對環(huán)境友好,還能夠不可逆的與碳酸鈣表面形成化學(xué)鍵,因此要對碳酸鈣粉體進(jìn)行表面改性處理,鋁酸酯是一種比較好的選擇,并且具有較好的應(yīng)用前景。經(jīng)鋁酸酯改性后的碳酸鈣主要用來填充天然橡膠、塑料等高分子聚合物。表1列出了目前鋁酸酯偶聯(lián)劑對碳酸鈣改性的一些研究情況。

　　從表1可見,目前鋁酸酯偶聯(lián)劑在碳酸鈣中的應(yīng)用研究最多的是對輕質(zhì)碳酸鈣的改性,其次是重質(zhì)碳酸鈣,目前對納米碳酸鈣粉體的改性也已開始進(jìn)行了初步的研究[8]。從表1中還可以看出,鋁酸酯偶聯(lián)劑用量一般在1﹪以下,改性后的碳酸鈣粉體一般用于PVC、PE。

　　通過各種偶聯(lián)劑對碳酸鈣進(jìn)行改性后的研究[9],可以得到以下三個結(jié)論:(1)經(jīng)鋁酸酯偶聯(lián)劑改性的活性碳酸鈣具有吸油量少、吸濕性低、易分散性好、活性高等特點;(2)鋁酸酯偶聯(lián)劑的熱穩(wěn)定性好于鈦酸酯偶聯(lián)劑,基本上不影響原碳酸鈣粉體的白度;(3)經(jīng)鋁酸酯偶聯(lián)劑改性后的活性碳酸鈣廣泛適用于填充PVC,PE,PP和PS等塑料,不僅提高加工性能和物理性能,還可提高碳酸鈣的填充量,降低成本。由此可見,經(jīng)鋁酸酯偶聯(lián)劑改性后的碳酸鈣粉體各個方面的性能都有所改善。

推薦您閱讀粉體行業(yè)資訊、了解工業(yè)產(chǎn)品技術(shù)、熟悉更多超微粉碎產(chǎn)品百科知識，助您選設(shè)備不求人。
